什么是有源電路濾波器

    有源電力濾波器也會被簡稱為有源濾波器，英譯為Active power filter，簡稱之APF，它是一款能夠動態抑制諧波、補償無功的較為完善的電力電子裝置，它能夠?qū)Σ煌笮『皖l率的諧波進行快速跟蹤補償，之所以稱為有源，是相對于無源LC濾波器，只能被動吸收固定頻率與大小的諧波而言。最有名的北 京 領 步公 司的APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵銷負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。

    有源電力濾波器能夠利用電力電子器件IGBT及其相關電路，對系統諧波源進行跟蹤抵消補償，即按系統的諧波分量發出一個大小相等方向相反的諧波分量，以抵消原諧波分量。APF和無源濾波雖然都是對系統進行諧波濾波，但濾波原理上是不一樣的，無源濾波是利用電容與電感的諧振頻率將系統諧波源分流。APF是將系統諧波抵消，理論上講，電容濾波不可能將諧波全部濾除（因為那樣所有諧波電流、電壓都將從電容柜走，電容柜是吃不消的）。而APF可以將系統諧波全部抵消掉，濾波效果更好。

性能說明

1、動態有源濾波，全面改善電能質量；

2、DSP全數字控制，20KHz開關頻率，對負載的動態變化迅速響應；

3、諧波補償次數可選擇，最高能濾除50次諧波；

4、有源電力濾波器可選擇同時補償無功；

5、具備三相不平衡補償能力；

6、具有自動限流功能，不會發生過載；

7、效率高，滿載損耗小于2.57；

8、并聯安裝方式，安裝簡單，體積小；

9、降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能；

10、有源電力濾波器的濾波效果不受系統阻抗變化影響，并能自動抑制系統諧振；

11、按照配電結構，可選擇局部補償、部分補償或總補償，CT可位于電源側或負載側；

12、易于擴展和冗余設計，可最多10臺并聯運行。

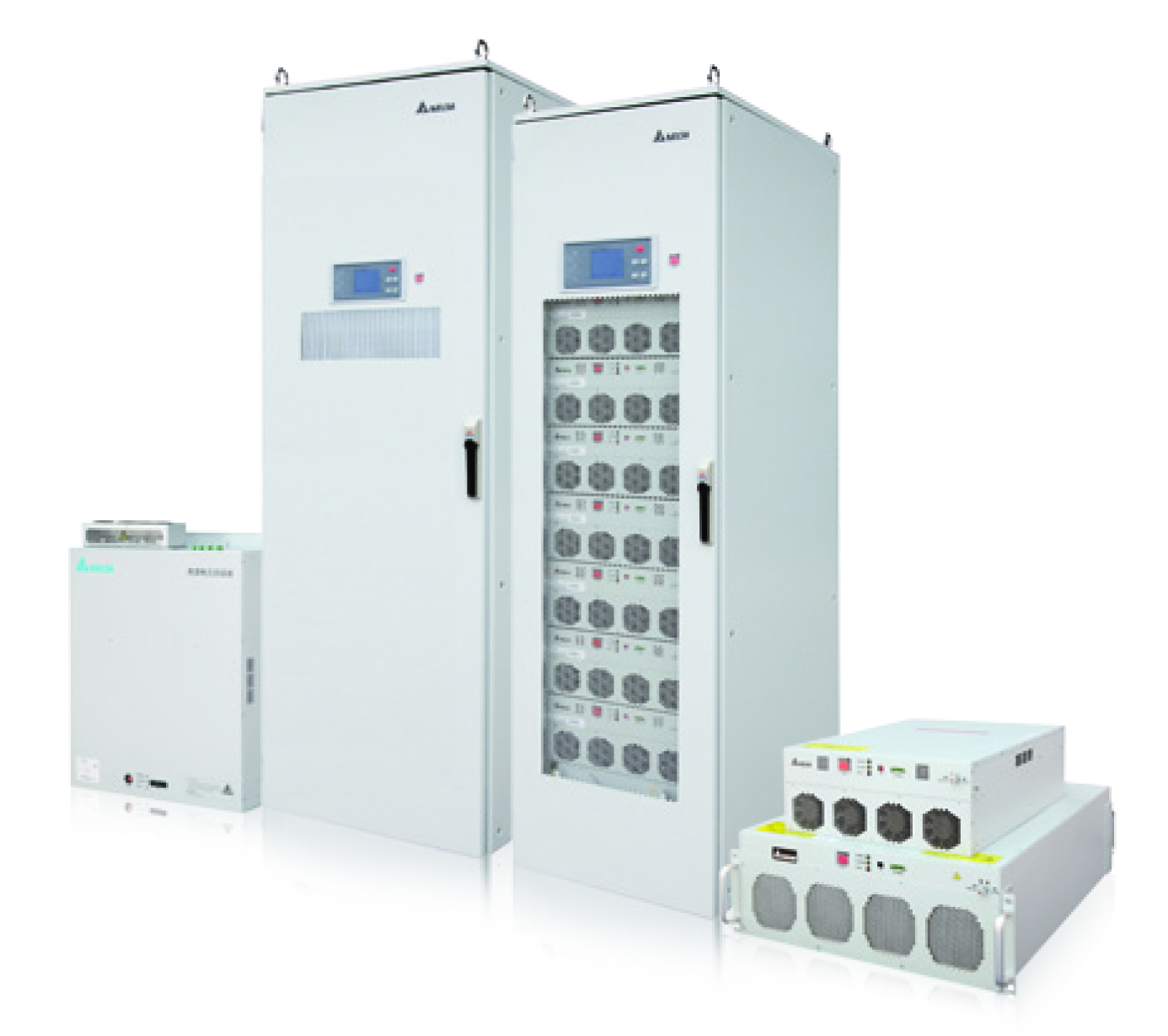

什么是有源電路濾波器

有源電力濾波器應用廣泛

    有源電力濾波器主要應用場合有配有變頻設備等類似負載的場合、配有不穩定負載的場合、軌道交通、石油化工、海洋石油、汽車制造、機械重工、污水處理、采礦冶煉、市政工程、電信銀行、醫院、智能建筑、會議中心、游樂中心、水泥、電子、造紙、橡膠、半導體、鋼鐵廠、有色金屬冶煉、電氣化鐵路等等。
