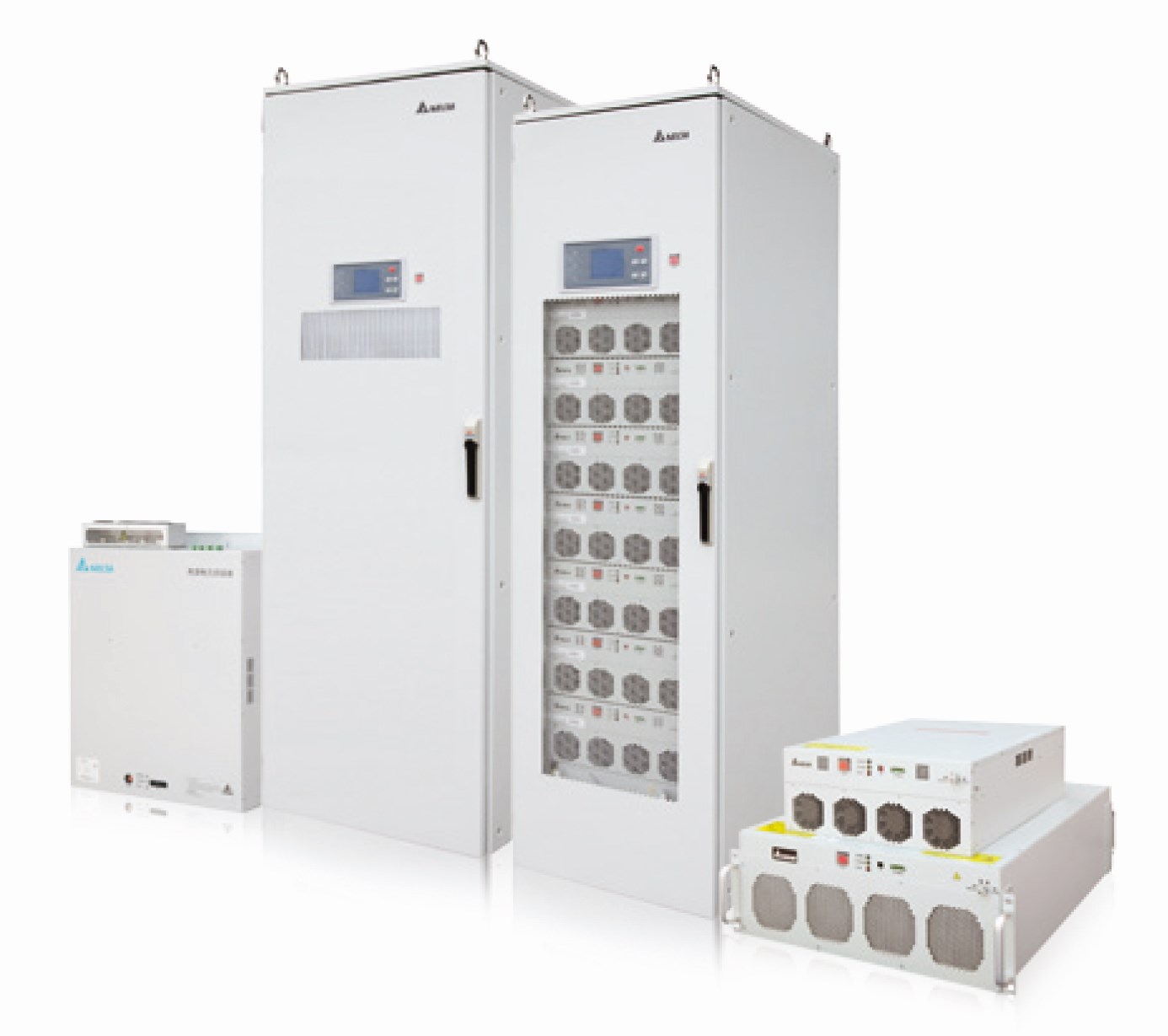

臺達有源電力濾波器 (APF) 臺達有源電力濾波器 (APF)
性能指標
電氣性能
額定電壓 AC380V ＋ /-20%; AC480V ＋ /-20%; AC660V ＋ /-20%
電氣接線 請參照選型表
輸入頻率范圍 50Hz（60Hz）+/-10%;
濾波范圍 2 ～ 51 次諧波（可選擇性濾波，各次諧波補償可分別設定）
濾波程度 全頻段治理，選定的每次諧波可進行幅值補償設定
濾波器整機治理效果 單次治理率 ≥ 98%，確保系統治理后 THDi<5%，THDu<3%
無功補償效果 具備諧波補償、無功補償及不平衡補償?shù)榷喾N功能，用戶可自行設定
開始響應時間 <0.1ms
全響應時間 <10ms
系統有功損耗 ≤ 2.5%
輸出電流限制 自動限定在額定容量限定內 100% 輸出
可并聯臺數 系統間也可實現不同容量或同容量并聯，并聯數量 <10 臺
MTBF >13 萬小時
控制特性
開關頻率 60KHz
控制器 三 DSP 控制
通信方式 采用 Modbus 遠程通訊協議，通信接口 RS485/232 和 CAN 總線
控制連接 光纖或電氣連接
結構特性
重量 請參照選型表
防護等級 IP21 或者按照用戶要求定制
冷卻方式 智能風冷
噪音 <60dB @ 1m
安裝方式 落地機柜式或模塊嵌入式安裝；標準機柜電纜進線方式上 / 下出線可選
環境要求
環境溫度 -10~50℃
相對濕度 最大 95%，無凝露
安裝海拔高度 ≤ 1000m 額定容量，大于 1000m 適當降容使用
接線方式 : 3- 三相三線 4- 三相四線

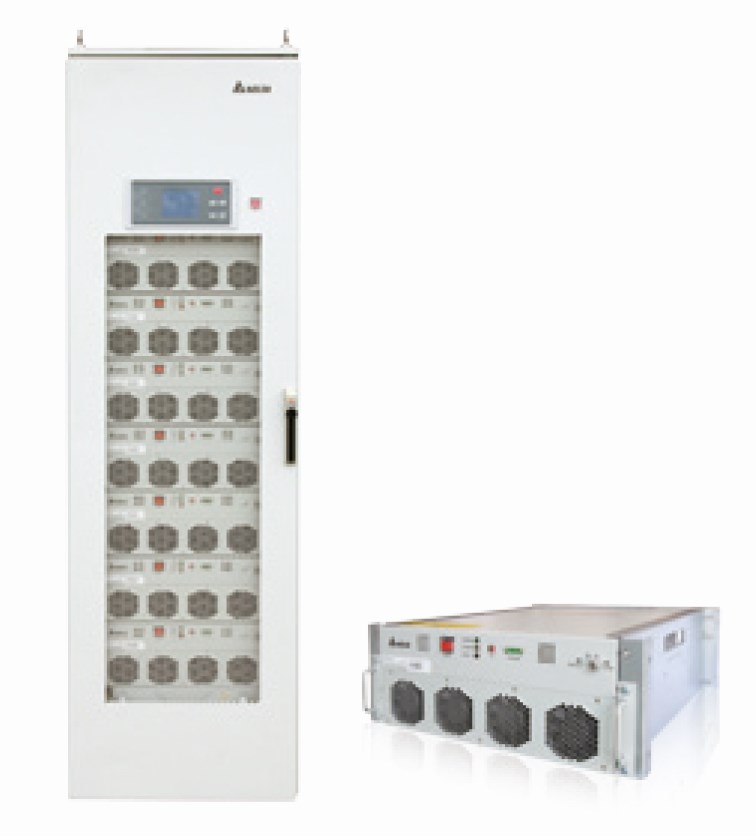

系統類型 : M 代表系統為獨立的模塊系統 (Module) 系統容量等于單體容量，單體類型包括 W\D\F
C 代表系統為包含機柜的系統 (Cabinet) 系統由 1 個或多個單體組成，包含所有單體類型
單體形式 : W 代表壁掛 (Wall hanging) D 代表抽屜式 (Drawer) F 代表固定接線式 (Fixed)
C 代表一體機柜式單元 (Cabinet)
系統容量 : 如 750 代表系統額定電流 750A
單體容量 : 如 75 代表單體額定電流 75A
380V 額定電壓可選單體：30A\40A\50A\75A\100A\375A\600A\750A
480V 額定電壓可選單體：100A 660V 額定電壓可選單體：100A\250A\400A\500A
額定電壓 : 380 代表 380V 額定電壓等級 480 代表 480V 額定電壓等級 660 代表 660V 額定電壓等級
產品類型 : PQC 系列有源電力濾波器
PQCA -□□□-□□□-□□□ □ □ □
備注： 1. PQC 系列有源濾波器可根據現場電壓等級靈活進行匹配，廣泛用于各種中低壓配電制式 ( 如 450V，1KV，6KV 額定電壓等級 )
2. 模塊組合系統僅列出常用規格，抽屜式與固定接線式 APF 模塊化允許不同容量混插，其他相關型號請聯系中達技術人員
3. 單體和組合系統的尺寸和重量或有變化，以最新設計確認為準
4. 模塊組合系統體現的系統容量為實際配置容量，如需預留后續擴容空間，請在系統型號后面?zhèn)渥⑶宄?/p>
